管道直徑、流量、流速、壓力之間的關系

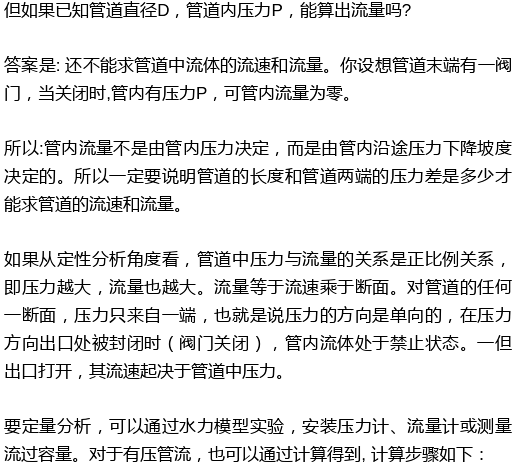

 首先 流量=流速×管道內徑×管道內徑×π÷4; 所以流量和流速基本上知道一個就能算出另一個參數.





1、計算管道的比阻S,如果是舊鑄鐵管或舊鋼管,可用舍維列夫公式計算管道比阻s=0.001736/d^5.3  或用s=10.3n2/d^5.33計算,或查有關表格;



2、確定管道兩端的作用水頭差H=P/(ρg),如果有水平落差h(指管道起端比末端高出h),則H=P/(ρg)+h

式中:H:以m為單位;

           P:為管道兩端的壓強差(不是某一斷面的壓強),P以Pa為單位;



3、計算流量Q:Q = (H/sL)^(1/2)



4、流速V=4Q/(3.1416 * d^2)

式中:Q —— 流量,以m^3/s為單位;

             H —— 管道起端與末端的水頭差,以m為單位;

              L —— 管道起端至末端的長度,以 m為單位。

管道直徑、流量、流速、壓力之間的關系
